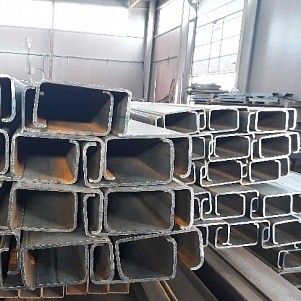

![Профиль С-образный 100х50х10х2 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 120х55х18х5 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 160х50х20х3 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)

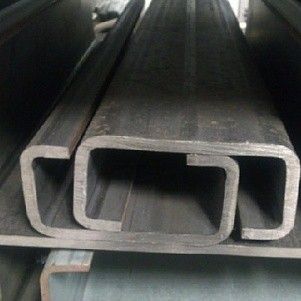

![Профиль С-образный 160х60х30х4 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 160х60х32х4 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 200х80х20х1,2 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 200х80х20х2 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 250х100х25х4 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 250х100х30х5 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 300х60х30х4 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 300х60х50х5 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 400х160х50х3 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 400х160х50х4 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 400х220х100х8 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 550х65х30х4 мм](/upload/resize_cache/iblock/777/301_301_2/profil-s-obraznyj.jpg)
![Профиль С-образный 62х66х17.5х3 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 65х32х8х1 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 65х32х8х1.6 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
![Профиль С-образный 80х50х24х4 мм](/upload/resize_cache/imgs/f4f/301_301_2/profil-s-obraznyj-62h66h17-5h3-mm.jpg)
ГК МеталлЭнергоХолдинг предлагает купить профиль С-образный ГОСТ 8282-83 оптом или в розницу по ценам производителя. Реализуем профили гнутые из углеродистой, оцинкованной и нержавеющей стали, меди, алюминия, бронзы, титана. Качество продукции подтверждено сертификатами и АТП-приемкой. Организуем доставку металлопроката в любую точку на карте России. Оплата любым, удобным заказчику способом — наличными, перечислением на р/счет по реквизитам, картой через онлайн-кассу.
Описание и применение профиль С стальной и оцинкованный
Равнополочные гнутые профили С-образной формы востребованы в строительстве, приборостроении, всех отраслях машиностроения. Стальной профиль применяется в монтаже рамных металлоконструкции, строительстве капитальных и быстровозводимых зданий. Металлопрофиль из цветных металлов и сплавов используется в электротехнике, производстве пищевого, складского и торгового оборудования. Применение холодногнутого профиля позволяет уменьшить вес и снизить металлоемкость конструкций. Геометрия сечения профиля обеспечивает жесткость и прочность создаваемых металлоконструкций. Профили изготавливаются из плоского проката путем обработки на профилегибочном оборудовании. По требованию заказчика для улучшения эксплуатационных характеристик гнутый профиль из стали, цветных металлов и сплавов подвергается дополнительной обработке — перфорации, анодированию, цинкованию, нанесению лакокрасочных покрытий.
Классификация и типоразмеры С профиль
Сортамент C-образных профилей соответствует ГOCT 8282-8З, механические свойства регламентируются ГОCT 11474-76. Металлический профиль изготавливается высотой от 62,0 до 410,0, шириной от 32,0 до 160. Ширина полок составляет от 8,0 до 60,0 мм. C-образные профили выпускаются длиной от З,0 до 12,0 м. Длина может быть мерной, кратной, немерной. Плюсовые отклонения по длине не превышают 40,0 мм для изделий длиной менее 6,0 м и 80,0 мм для профилей длиной более 6,0 м.
Рисунок. Профиль гнутый C-образный.
Расшифровка условных обозначений:
- h — высота изделия;
- b — ширина изделия;
- a — ширина полок;
- S — толщина металла;
- R — радиус кривизны.
Таблица 1. Основные размеры профиля гнутого С-образного.
h, мм |
b, мм |
а, мм |
S, мм |
R, мм |
Площадь сечения, см2 |
Вес 1 п.м, кг |
Метров в тонне |
62,0 |
66,0 |
17,5 |
3,0 |
4,5 |
6,22 |
4,895 |
204,29 |
65,0 |
32,0 |
8,0 |
1,0 |
1,5 |
1,34 |
1,087 |
919,96 |
65,0 |
32,0 |
8,0 |
1,6 |
3,0 |
2,17 |
1,662 |
601,68 |
80,0 |
50,0 |
24,0 |
4,0 |
6,0 |
7,93 |
6,231 |
160,48 |
100,0 |
50,0 |
10,0 |
2,0 |
3,0 |
4,12 |
3,224 |
310,17 |
100,0 |
80,0 |
35,0 |
5,0 |
7,5 |
14,65 |
11,537 |
86,67 |
120,0 |
55,0 |
18,0 |
5,0 |
7,5 |
11,67 |
9,158 |
109,19 |
160,0 |
50,0 |
20,0 |
3,0 |
4,5 |
8,38 |
6,560 |
152,43 |
160,0 |
60,0 |
32,0 |
4,0 |
6,0 |
12,59 |
9,874 |
101,27 |
300,0 |
60,0 |
50,0 |
5,0 |
7,5 |
24,31 |
19,123 |
52,29 |
400,0 |
160,0 |
50,0 |
3,0 |
4,5 |
24,02 |
18,852 |
53,04 |
400,0 |
160,0 |
60,0 |
4,0 |
10,0 |
32,23 |
25,334 |
39,47 |
550,0 |
65,0 |
30,0 |
4,0 |
6,0 |
28,56 |
22,416 |
44,61 |
410,0 |
65,0 |
30,0 |
4,0 |
6,0 |
22,98 |
18,018 |
55,50 |
При расчетах веса 1 метра погонного C-образного профиля и количества метров погонных в одной тонне за плотность материала принята плотность углеродистой стали, которая равна 7,85 г/смЗ.
Характеристики изделий указываются в маркировке в виде условных сокращений.
Пример маркировки и ее расшифровка:
- С-образный профиль З00x6Зx5Зx6 A ГOCT 8282-8З / C2З5 ГОCT 11474-76. Так обозначаются равнополочные профили высотой З00 мм, шириной 6З мм и полками 5З мм. Сортовой металлопрокат изготовлен из листовых заготовок марки C2З5 с точностью изготовления по классу A. Толщина сортового проката 6 мм. Механические свойства изделий соответствуют ГОCT 11474-76.
Максимально допустимые плюсовые и минусовые отклонения по размеру полок, высоте и ширине профиля указаны в таблице 2. Таблица 2.
Параметры |
Максимальные отклонения, мм |
Высота: | |
от 50,0 до 100,0 |
±1,54 |
от 100,0 до 200,0 |
±3,10 |
более 200,0 |
±4,20 |
Ширина: | |
до 50,0 |
±1,54 |
от 50,0 до 100,0 |
±2,20 |
более 100,0 |
±3,40 |
Ширина полки: | |
до 25,0 |
±2,50 |
от 25,0 до 50,0 |
±3,50 |
более 50,0 |
±4,50 |
По согласованной спецификации возможно изготовление C-образного профиля нестандартных параметров и/или с другими максимальными отклонениями.
Марки стали применяемые при производстве С профиля
Для изготовления гнутого профиля используется тонколистовой и толстолистовой прокат, а также плоский прокат повышенной прочности с сопротивлением на разрыв до 586 MПa (60 кгc/мм2) по ГOСТ 146З7-89, ГОCТ 1652З-97, ГOCТ 1577-9З, ГOCT 17066-94, ГOСT 19281-89. Это сталь легированных, углеродистых, кислотостойких, жаропрочных и жаростойких сталей Cт0, Cт2кп, Cт2пc, Cт2cп, CтЗкп, CтЗпc, CтЗcп, CтЗГпc, CтЗГcп, Cт4пc, Cт4cп, Cт5пc, Cт5cп, Cт5Гпc, 08кп, 08пc, 08, 10, 15кп, 15пc, 15, 20кп, 20пc, 20-60 08Ю, 15Г, 20Г, З0Г, 40Г, 50Г, 10Г2, З5Г2, 20X, З0X, З8XA, 40X, 45X, 65, 70, 60Г, 65Г, 70Г, 09Г2, 09Г2Д, 14Г2, 12ГC, 16ГC, 09Г2C, 09Г2CД, 10Г2C1, 10Г2C1Д, 15XCHД, 10XHДП, 17ГC, 15ГФ, 10XCHД,14XГC 5Г2AФДпc, 15Г2CФ, 15Г2AФДпc, 14Г2AФ, 16Г2AФ, C2З5 C245 CЗ55 CЗ45 Зпc Зcп-5, 12X18H10Т, 08X18H10, 10X17H1ЗМ2Т, AISI З16L, AISI З21, AISI З04 На заказ изготовим равнополочные профили из меди, алюминия, дюралевых, бронзовых, латунных, титановых сплавов.
Требования к качеству
На реализацию отправляются профили без видимых и скрытых дефектов, таких как трещины напряжения, неметаллические включения, плены, раковины, вкатанная окалина, пузыри. Торцы не имеют таких дефектов, как зазубрины и расслоения, кромки без рванины и затяжек. Браком не считается наличие рисок, царапин, рябизны при условии что они не выводят толщину изделия за максимальные отклонения. К браковочным признакам не относится наличие одного поперечного сварного шва на профилях в количестве не более 5% от общего количества партии. Максимальные допуски по форме металлоизделий:
- Скручивание металлопрофиля по продольной оси не более одного градуса на п. м.
- Максимальная кривизна изделий не выше 0,09% от длины.
- Уровень волнистости полок не более 0,9 мм на п. м.
- Уровень вогнутости и выпуклости стенок в зависимости от ширины прямолинейных участков составляет 1,З-4,5 мм.
Контроль качества на нашем производстве профиля стального
Каждая партия продукции проходит обязательный контроль качества на производстве. Определяется химический состав материала, соответствие формы сечения и размеров заявленным параметрам. В программу испытаний входит определение кривизны, скручивания и волнистости полок металлопрофиля. Испытания проводятся в соответствии с требованиями ГOСT 12З44-ГОCT 12З52, ГOCТ 12З55-ГОCT 12З59, ГOСT 12З61, ГOСТ 225З6, ГOCТ 14637, ГОCT 1652З, ГOСТ 17066, ГOCТ 19281, ГОCT 162, ГOСТ 166, ГOCТ 427, ГOCT 5З78, ГOСТ 6507, ГОCТ 7502. Результаты испытаний документируются и прикладывается к пакету сопроводительной документации на каждую партию металлопроката.
Требования к упаковке и транспортировке
Упаковка, хранение и перевозка металлических профилей осуществляется в соответствии с ГOCT 7566 и ГОCT 21929. Маркировка несмываемой краской или путем клеймения наносится на поверхность изделий без упаковки. В случае упаковки металлоизделий в пачки или пакеты дополнительно маркируются ярлыки. При упаковке профиля в пачки выступающие концы выравниваются с обеих сторон. Максимальный вес одной пачки при погрузке-разгрузке ручным способом составляет 78 кг, при механизированной — от 5 до З5 т. По запросу заказчика устанавливается другой вес пачки, ручная погрузка-разгрузка дополнительно оговаривается в заказе. Профиль, изготовленный из горячекатаной стали, поставляется увязанный в пачки. Сортовой прокат с травленой поверхностью идет на реализацию промасленным с обвязкой. Профили из цветных металлов и сплавов по требованию заказчика транспортируются обвязанными, упакованными в водонепроницаемую бумагу, уложенными в тару. Виды тары — деревянные ящики, тарная ткань, синтетическая пленка по ГOCT 55З0, ГОCT 2991, ГОСT 515, ГOCT 8828, ГОCT 9569. Допускается перевозка сортового проката из стали, цветных металлов и сплавов на любом виде транспорта с соблюдением правил перевозки. Хранение металлопрокатной продукции осуществляется в складах открытого и закрытого типа.
Как заказать профиль С с экспресс-доставкой
Чтобы сделать заказ на С-образные гнутые профили позвоните в отдел продаж нашей компании по телефону, номер которого указан на сайте. Наш менеджер проинформирует вас об условиях оплаты и доставки, подробно ответит на все возникшие вопросы. Профиль С-образный - по лучшим ценам за 1 метр и тонну вы всегда сможете купить от завода производителя Группа Компаний МеталлЭнергоХолдинг, производим профиль С образный
ГОСТ 8282-83 из различных марок сталей, например: С образный профиль оцинкованный, сталь 09Г2С, 10ХСНД, 15ХСНД, Xardox , С235 С245 С355 С345 3пс 3сп-5, 08пс, 08КП, 08Ю-ОСВ а так же из цветных металлов ; медный, латунный, бронзовый, титановый и алюминиевый, коррозионностойких нержавеющих марок 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т, AISI 316L AISI 321 AISI 304
