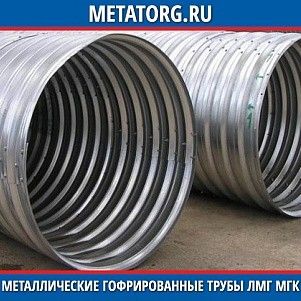

Металлические гофрированные трубы – это вид трубного металлопроката, имеющий по всей длине поперечные рельефные выступы. Толщина металла 2-8 мм, наличие гофр увеличивает прочность. Используют в строительстве, разных отраслях промышленности, народном хозяйстве.
Трубы дорожные водопропускные - особенности
ГК МеталлЭнергоХолдинг производит трубный прокат по ТП 3.501.3-184-03.
Диаметр и толщина стенок труб ЛМГ представлены ниже:
Наименование продукции | Диаметр, м | Толщина стенки, мм |
Металлические гофрированные трубы ЛМГ МГК |
0,8 | 2.5 |
3.0 | ||
1 | 2.5 | |
3.0 | ||
4.0 | ||
5.0 | ||
1,5; 2; 2,5; 3 | 2.5 | |
3.0 | ||
4.0 | ||
5.0 | ||
6.0 | ||
7.0 | ||
3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8 | 3.0 | |
4.0 | ||
5.0 | ||
6.0 | ||
7.0 |
Ниже на фото пример отгрузки трубы дорожной гофрированной с комплектующими
Примечание:
- толщина металла 2-8 мм;
- длина секции 1050 или 1170 мм;
- число элементов секции – 3-16 штук;
- размер гофра 130х32,5 мм или 150х50 мм.
Технические параметры уточняйте у менеджера при оформлении заказа.
Условные обозначения и расшифровка что значит ЛМГ и МГК на трубах для дорог:
- ЛМГ – из листа гофрированного;
- МГК – из гофрированной конструкции.
Внешнюю и внутреннюю поверхности подвергают горячему цинкованию по ГОСТ 9.307-89, что обеспечивает антикоррозионную защиту, увеличивает срок применения до 50 лет. Слой цинкового покрытия 80 мкм. Для увеличения стойкости к коррозии поверх цинкового слоя наносят защитные составы с содержанием битума.
Как производят металлические гофрированные трубы
Изготавливают данный вид трубного проката из конструкционных сплавов. Выбор материала зависит от эксплуатационных качеств будущего изделия:
сталь 15СП – используют при температуре окружающей среды -40°C и выше;
сталь 09Г2Д – сохраняет свойства при температуре окружающей среды ниже -40°C.
Этот материал имеет высокую прочность, легко поддается механической обработке. Листовой прокат пропускают через специальные станы, где под действием валиков он приобретает ребристую поверхность. Антикоррозионное покрытие из цинкового слоя значительно увеличивает срок применения. Ровные торцы, отсутствие трещин, равномерность цинкового слоя свидетельствуют о качестве продукции.
Трубы ЛМГ - выгрузка на объекте заказчика город Хабаровск
Металлические гофрированные трубы - механические свойства
При изготовлении металлических гофрированных труб используют конструкционные стали 15СП, 09Г2Д.
марки стали применяемые для трубы гофрированных имеют механические свойства:
Сталь | Толщина металла, мм | Предел прочности, МПа | Предел текучести, МПа | Удлинение, % |
15СП | 4-8 | 320-440 | 430 | 30 |
09Г2Д | 5-8 | 450 | 310 | 21 |
Оба сплава имеют хорошую свариваемость, легко поддаются разным видам механической обработки.
Химический состав стали 10, 15 и 09Г2С ( материал для изготовления водопропускных труб большого диаметра )
Сталь 15СП производят по ГОСТ 1050-88. Сталь 09Г2Д изготавливают по нормам ГОСТ 19281-2014.
Перечень химических элементов указан ниже:
Химические элементы |
Доля химических элементов, %, не меньше | |
15СП | 09Г2С | |
Железо |
Основа | |
Кремний |
0,17-0,37 | |
Марганец | 0,35-0,65 | 1,4-1,8 |
Медь | 0,3 | 0,15-0,3 |
Мышьяк | 0,08 | – |
Никель |
0,3 | |
Сера | 0,04 | 0,035 |
Углерод | 0,12-0,19 | 0,12 |
Фосфор | 0,035 | 0,03 |
Хром | 0,25 | 0,3 |
Ванадий | – | 0,12 |
Данная комбинация химических элементов положительно влияет на механические свойства стали. Обеспечивает ее запасом прочности, что позволяет изготавливать металлоконструкции, и использовать их в условиях с повышенными нагрузками.
Трубы гофрированные горячеоцинкованные всегда в наличии со склада МеталлЭнергоХолдинг
Металлические гофрированные трубы - монтаж и хитрости
Изделия устанавливают после проведения подготовительных работ. Для этого нужно выполнить следующие действия:
изъять грунт, укрепить его;
- применить мелкий щебень как уплотняющий элемент;
- под нижнюю часть трубопровода лучше уложить песчаную подушку.
После этого укладывают трубу, соединяют элементы в секцию, таким образом наращивая необходимую длину. Собирают конструкцию непосредственно на месте монтажа в соответствии с проектной документацией. При сборке используют болтовые соединения. На месте стыков устанавливают уголок из металла, увеличивающий прочность конструкции.
Бандажные соединения после упорядоченной затяжки болтов обеспечивают водонепроницаемость конструкции. Их можно устанавливать на грунтах со слабой подвижностью, в сейсмически опасных зонах. Небольшой вес отрезков способствует применению любой строительной техники. С данным монтажом справится обычная строительная бригада, не имеющая специальных допусков.
Засыпают конструкцию извлеченным грунтом, равномерно его распределяя с разных сторон конструкции. Каждый слой уплотняют, что обеспечивает распределение нагрузки по периметру конструкции, предотвращает деформацию отдельных секций или их частей. Соблюдение технологии монтажа предотвращает проседание грунта.
Работы можно выполнять при любых погодных условиях, что сокращает время возведения металлоконструкций.
Металлические гофрированные трубы - преимущества
Изделия кладут под насыпями автомобильных дорог или железнодорожного полотна – это легче, чем строить мост. Выбрать данную продукцию следует по нескольким причинам:
- высокая прочность, надежность;
- сохраняется целостность грунта;
- простота транспортировки, монтажа;
- не повреждается поверхность дороги;
- технологическое обслуживание требует незначительных расходов.
Гофрирование конструкции увеличивает прочность. Сборку производят с помощью резьбовых соединений. На проведение монтажных работ влияют особенности металлоконструкции, глубина залегания, климатические условия. Использование такого трубного проката предоставляет застройщику большую выгоду.
Гофрированные трубы с горячим цинком ГОСТ 9.307 - сфера применения
Изделия больших размеров имеют повышенную прочность, могут эксплуатироваться продолжительное время при сложных условиях. Это позволяет их использовать для строительства крупных или нестандартных сооружений:
обходных путепроводов;
- водопроводных тоннелей;
- путей для прогонки крупного рогатого скота;
- тоннелей для малогабаритного транспорта, пешеходов.
Такие сооружения упрощают преодоление расстояний для людей, домашних животных. Позволяют беспрепятственно отвести дождевую воду, небольшие ручьи, не причинив повреждений современной инфраструктуре. Защищают пути сообщения от лавинных обвалов.
Их активно применяют в нефтедобывающей промышленности при разработке месторождений. Наличие поперечных ребер жесткости увеличивает прочность трубопровода, позволяет его устанавливать на ответственных участках.
Это подходящий материал для изготовления пожарных или накопительных резервуаров, строительства дренажных сооружений, вертикальных силосов, ангаров, гаражей, подземных металлоконструкций.
Их зачастую устанавливают в заповедных зонах при пересечении этих территорий автомагистралями. Таким образом животные могут свободно перемещаться, не мешая движению транспорта.
Металлические гофрированные трубы, изготовлением и монтажом которых занимаются наши специалисты, имеют лучшие эксплуатационные свойства по сравнению с бетонными конструкциями.
Упаковка, транспортировка и хранение трубы ЛМГ
Данный вид трубного проката относят к универсальным изделиям. Используют в трубопроводах и нестандартных сооружениях. Этому способствует их производство по элементам, которые составляют секцию. Для упаковки могут использовать водонепроницаемую бумагу, полиэтиленовую пленку. Сложенные элементы стягивают металлической лентой, что обеспечивает надежную фиксацию при их перемещении.
Несмотря на большие габариты собранной конструкции ее транспортировка не составляет никакого труда, не требует задействования специального транспорта для перевозки негабаритных грузов. Данный вид трубного проката перевозят разобранными. Используют автомобильный, железнодорожный или водный транспорт. Погрузку производят ручным или механизированным способом - зависит от веса элементов и особенностей грузовой платформы.
Хранят продукцию в крытых помещениях или под навесом. Несмотря на наличие антикоррозионного покрытия ее оберегают от влажности окружающей среды, возможного загрязнения. Для укладки элементов в штабеля нужно помнить, что должна совпадать волнистость гофр. Это увеличивает прочность упаковки, предотвращает механические повреждения.
Трубы ЛМГ от Завода МеталлЭнергоХолдинг с доставкой на ваш объект
ГК МеталлЭнергоХолдинг предлагает металлопрокат высокого качества, изготовленный по нормам государственных и отраслевых стандартов. У нас можно купить металлические гофрированные трубы оптом и в розницу. Товар поставляют через терминалы транспортных компаний по всей территории РФ. Для оптовых покупателей, постоянных деловых партнеров действует гибкая система скидок. Подробности уточняйте у менеджера.
